블렌딩 출하 방식

1. 개요
– 2개의 제품을 일정 비율로 혼합 출하하는 방식

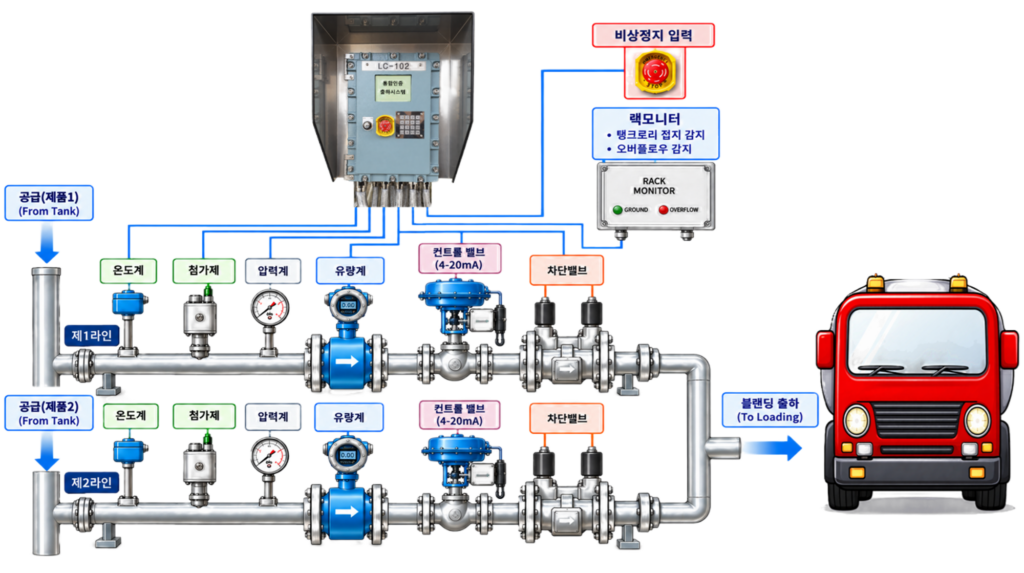

2. 구성
– 통합인증출하시스템 : 출하대의 제어를 총괄하는 역할을 한다.
– 유량계 : 해당 제품의 출하량을 컨트롤러로 전달하는 역할
– 컨트롤 밸브 : 유량계의 출하량을 피드백으로 받아, 밸브의 열림 량을 4~20mA 범위로 제어
– 차단 밸브 : 밸브의 열림 / 닫힘 제어
– 접지장치 : 정전기를 방지하기 위한 접지장치
– 온도계 창치 : 제품의 온도를 확인하여, 상한 / 하한 범위밖일때 알림기능
– 첨가제 장치 : 컨트롤러의 지시를 받아, 첨가제를 주입하는 장치

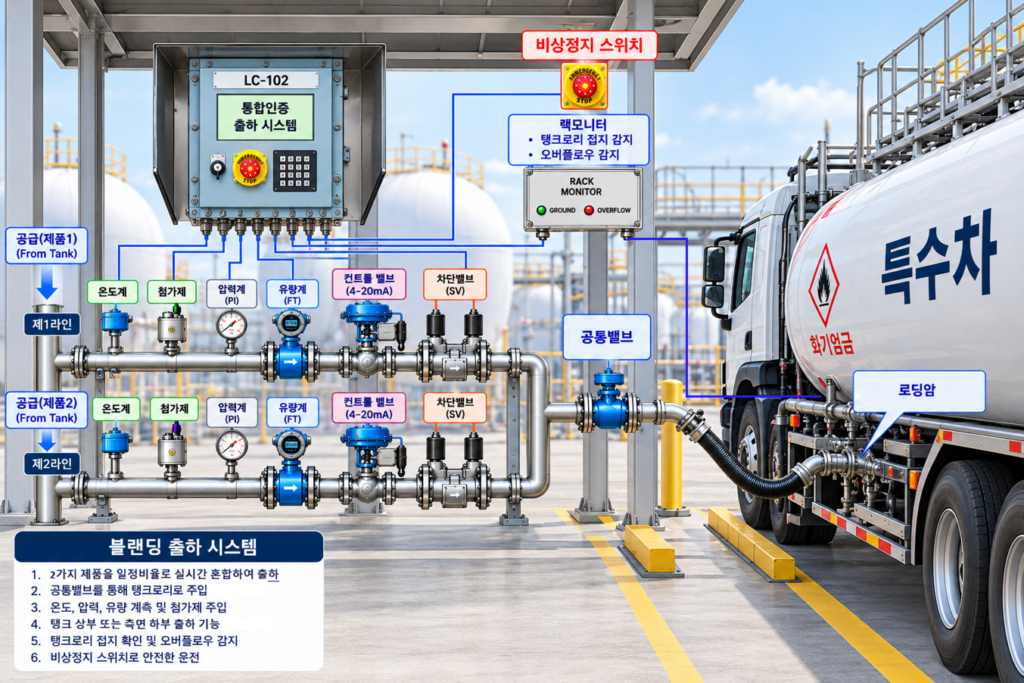

3. 출하개요
1) 제품출하 : 상위시스템의 출하량을 받아 제품을 혼합 출하
2) 비율제어 : 유량계의 출하량을 피드백으로 받아, 컨트롤 밸브를 조절하여 제품의 혼합비를 컨트롤
3) 출하량 및 온도 / 유속 모니터링

4. 이상감지
– 출하유속 빠름, 과 출하, 제품 흐름없음, 접지이상, 로딩암 거치안됨 등을 감지가능
